混凝土喷浆机利用压缩空气将混凝土沿管道连续输送,并喷射到施工面上去的机械。分干式喷射机和湿式喷射机两类,前者由气力输送干拌合料,在喷嘴处与压力水混合后喷出;后者由气力或混凝土泵输送混凝土混合物经喷嘴喷出。广泛用于地下工程、井巷、隧道、涵洞等的衬砌施工。
优点一:操作简略,操作面广;
优点二:省工、省料;
优点三:回弹少,喷层质量高;
节省时间 不粘结 出料通畅
Reasonable and fully automatic structure
寿命长 密封效果好
Reasonable and fully automatic structure
新型喷头,出料弯头装置,改善喷
敷效果,回弹少,喷层质量高。
料流均匀 连续稳定
混凝土喷浆机采用低压高速涡旋气流输送,克服物料输送中粘结,堵管和脉冲离折等问题,料流均匀,连续稳定。
精选原材料 科学设计
新型喷头,出料弯头装置,改善喷敷效果,回弹少,喷层质量高。
应用领域广 携带方便

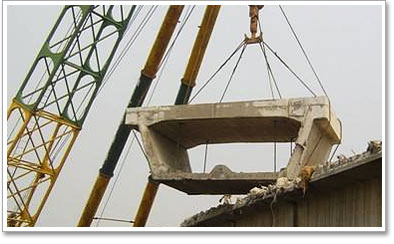

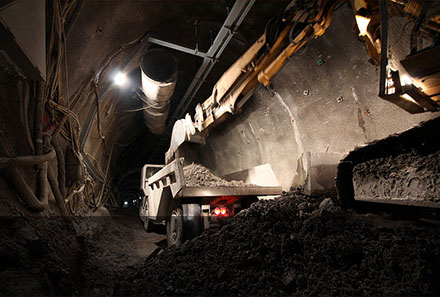

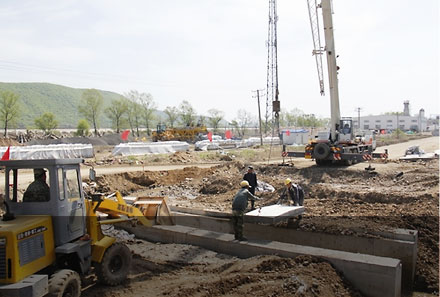

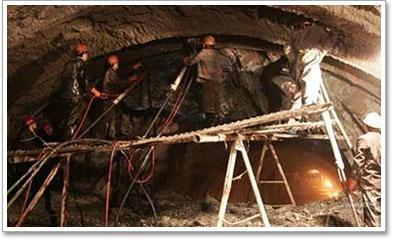

广泛用于矿山隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。体积小,便于携带。
混凝土喷浆机组成
混凝土喷浆机主要由驱动装置、转子总成、风路系统、喷射系统、电气控制箱等部分组成。
搅拌好的物料由搅拌机卸料口(或人工拌料和上料)经过振动筛网供入喷射机料斗中,由拨料器拨动注入转子的直通料腔中随转雨旋流到出料口处。
在这里从气室通入压缩空气,把物料吹入出料弯头,在此由旋流器引入另一股风压。
呈多头风螺旋状态把物料吹散、加速,并使其旋转、浮游,进入输料管,到达喷头再添加少量补充水分(潮喷时)或液体速凝剂(湿喷时)喷射出去。
型 号: PZ-5 | 输送管内径: φ50mm |
喷射能力: 5.5/h | 工作压力: 0.2-0.6MPa |
最大传输距离: 200m | 耗风量: 7-8/min |
水灰比: < 0.4 | 驱动功率: 5.5kW(7.5hp) |
最大骨料粒径: 15mm | 电压等级: 380V,440V,660V,1140V 50Hz/60Hz |
