建筑用喷浆机是工程施工中广泛使用的一种施工设备。它是利用压缩空气或其它动力，将按一定比例配合的拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。喷射混凝土技术工艺简便，施工造价低，适应面广，在各种建筑领域内发挥了重要作用。
| 生 产 能 力 | 5.5m3/h |
| 最大传送距离 | 200m |
| 适用材料配比 | 水泥/砂石=1:3-5 |
| 适用材料水灰比 | ≤0.4-0.45 |
| 最大骨科粒径 | Φ20mm |
| 输料管内径 | 50mm |
| 工作压力 | 0.2-0.4Mpa |
| 耗风量 | 7-8m3/min |
| 上料高度 | 1.1M |
| 转子转速 | 11r/min |
| 功率 | 5.5kw |
| 电压等级 | 380v或660v |
| 机器轨距 | 600mm |
| 外形尺寸(长×宽×高) | 1520×820×1280mm |

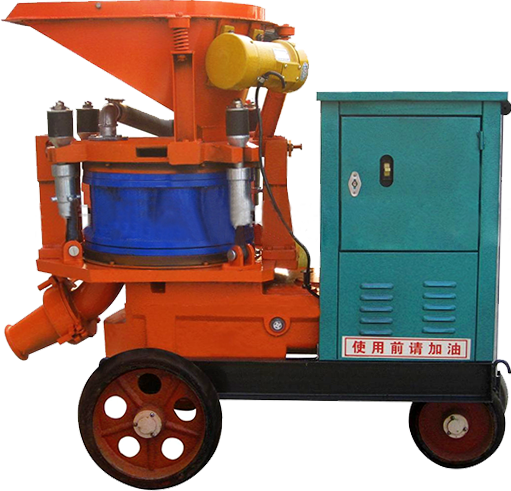

建筑用喷浆机主要由上座体、中座体和下座体组成，其中上座体包括混凝剂漏斗、速凝剂拨料翅、上盖板、筛网和筛子拨料翅;中座体包括配料盘、定量板、拨料板、定量器、立轴、离合器、出料弯头、结合板、弧形板和进风板;下座体包括旋转体和旋转衬板。
混凝剂漏斗
速凝剂拨料翅
拨料板
立轴
离合器
结合板
出料弯头
旋转衬板
拨料板
上盖板
筛子拨料翅
定量器 筛网 配料盘 定量板
弧形板 旋转体
进风板
工程施工中广泛使用的一种施工设备
Widely used in the construction of a kind of
construction equipment
建筑用喷浆机是利用压缩空气或其它动力，将按一定比例配合的拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。喷射混凝土技术工艺简便，施工造价低，适应面广，在各种建筑领域内发挥了重要作用。
Used in shotcrete machine is the use of compressed air or other power, will be according to certain proportion coordination of mixing material through pipes and high-speed jet to the spray surface condensation sclerosis, forming a concrete supporting layer. Sprayed concrete technology is simple, low cost of construction, adaptation of wide, in a variety of play an important role in building field.
Use instructions
高效省时
料流均匀
连续稳定
机器底盘
可自由装配
易损件寿命长
喷层质量高
Used in shotcrete machine characteristics analysis
01 直通转子式不粘结料腔 /出料通畅
Not binding material cavity through rotor type
Discharging unobstructed, efficient to save time
直通转子式不粘结料腔
出料通畅，高效省时

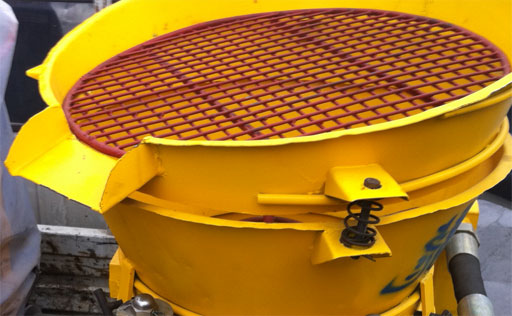

02 四点弹性补偿压紧 /密封效果好
Elastic compensation compaction at four o 'clock,
sealed effect is good, near the machine less dust,
vulnerability of long service life
四点弹性补偿压紧，密封效果好，机旁
粉尘少，易损件寿命长

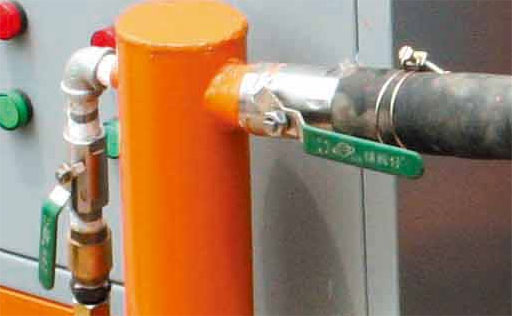

03 低压高速涡旋气流输送 /料流均匀
Using low pressure vortex air at a high speed Overcome in bonding material conveying. Wall tube and pulse from the problem such as folding, uniform material flow, continuous and stable
采用低压高速涡旋气流输送
克服物料输送中粘结，
堵管和脉冲离折等问题，料流均匀，连续稳定
04 出料弯头装置 /喷层质量高
New type nozzle, the discharge elbow device,
improve the spray apply effect, less resilience,
spray layer of high quality
新型喷头，出料弯头装置，改善喷敷效
果，回弹少，喷层质量高
04 机器底盘 /自由装配
Machine chassis can be assembled into tyred,
slide rail wheel type and all kinds of gauge
机器底盘可以装配成轮胎式、滑撬式
和各种轨距的轨轮式
| 故障状态 | 可能原因 | 排除方法 |
| 电机不运转 | 开关保险丝、触头、隔离刀闸或按钮故障 | 请电工检查处理 |
| 电机旋转转子不转 | 齿轮损坏 | 逐个检查 |
| 转子的方轴孔损坏 | 更换转子 | |
| 转子不按箭头所示方向转动 | 电源相位接错 | 通过换向开关调相 |
| 密封板与转子之间漏风 | 夹紧装置太松 | 检查夹紧装置，在夹紧之前清除密封与转子之间的物料 |
| 旋转衬板擦伤 | 检查转子衬板，若已有沟槽，必要时重新研磨或更换新板 | |
| 塑胶料腔装备缺陷 | 重新装配，注意将料腔两端的凸沿装入转子沟槽中 | |
| 转子、出料弯头或 输送管堵塞 |
骨料粒径过大 | 输料管堵塞，应停止机器运转，关闭气路阀门。从弯头上拆下输料管，打开气路阀门，把转子的存料吹出去，然后检查输料管，用木棒敲击堵塞部位，振松或掏空堵塞物【注意：在拆开出料弯头或管路之前要使输料管中的压力降到0。】电后把输料管在接到弯头上，用压风吹出。如果输送距离超过40m，应分别处理每20m长的管路。 |
| 干拌合料的含水量过大 | 停止机器转动，关闭封路阀门，如果出料弯头堵塞，应拆开管路，清理弯头和转子料腔等，减少拌合料水灰比。 | |
| 机器生产能力减少 | 输送气流压力太低 | 停止电机和供风管路，如果转子阻塞应搬动翻转框架，打开转子，把刷子清理转子料腔等，提高气流压力。 |
| 进风管断面太小，压风供给机风量小 | 更换大断面风管，换大容量压风机 | |
| 由于物料粘结堵塞，使转子料腔或出料弯头的开口减小 | 参见堵塞部位 | |
| 气路阀门装错【压降太大】 | 减少压损，增加有用压力。重新装配封路阀门。 | |
| 料斗未充满 | 应经常使料斗全充满，并增强振动能力 | |
| 输送管振动厉害 | 开始堵塞 | 用阀门调整气流压力 |
| 输送压力太低 | 检查供风量 | |
| 气流压力太高 | 必要时处理已开始堵塞的管道 | |
| 料流与水混合得不充分 | 水压太低 | 检查水压【喷头处至少0.3Mpa】 |
| 喷头水环的进水孔堵塞 | 检查喷头并清理，必要时装上水过滤器。 | |
| 喷头处粉尘太大 | 加水太少 | 增加喷头加水量 |
| 喷头出口滴浆 | 加水太多 | 减少喷头加水量 |
| 回弹大于【喷壁大于15%】喷顶大于【20%~30%】 | 筛分曲线不适当 | 检查材料级配，必要时调整之 |
| 喷头到受喷面的喷射距离太近 | 增大喷距到大约0.8m~1m | |
| 喷头到受喷面的喷射距离太远 | 减少喷距到大约0.8m~1m | |
| 射流方向未与受喷面垂直【90 度】 | 改正喷射角度 |
