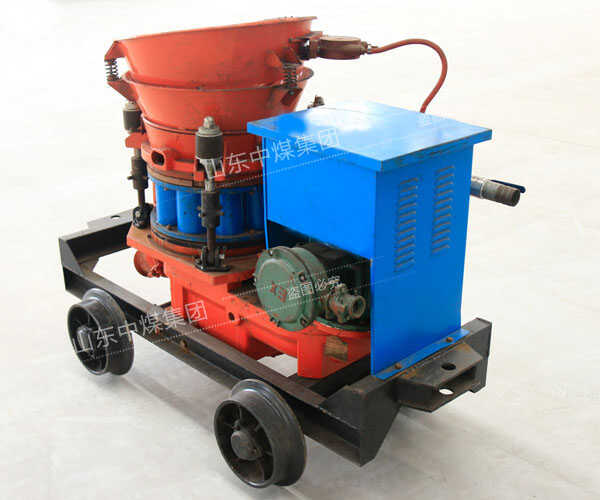

防爆喷浆机的结构:
防爆喷浆机驱动装置主要由电机和减速箱构成,转子总成主要有转字体转子衬板和料腔等组成,转子衬板垂直于转字体轴线安装在转子体上下两端,料腔安装在与转子体轴线平行且均匀分布在圆周上的10个料腔座孔内。喷射机主要是由驱动装置、转子总成、气路系统、压紧装置、喷射系统等部分组成。
防爆喷浆机气路系统有分气器、压力表、主气路截止阀上气路截止阀下气路截止阀振动器气路截止阀供水截止阀等组成。压紧装置安装在面板与料斗座之间,用来给橡胶结合板和转子衬板间的密封面施加正压力。喷射系统有输料软管和喷头等构成。
该机采用特殊的直通式防粘转子,转子容量为10L,料腔数是10个,每个料腔内衬由不粘结材料制成,提高了机器处理湿料的能力,减少了清洗和维修工作量。
转子衬板:在转子体上、下两面各有一块,用高等合金工具钢制造,整体淬火硬度R60-64,使用寿命可达4000m3砼料以上。橡胶密封板:有上下两块,由特殊橡胶制成,耐磨性好,使用寿命为300~400m3。
防爆喷浆机工作原理为:搅拌好的干物料由配料搅拌机卸料口(或者人工拌料和上料)经过振动筛网供入喷射机,由拨料器拨动注入转子总成的料腔中,料腔岁转子体旋转到出料口处,在这里从气路系统通入压缩空气,把物料吹入出料弯头由旋流器引入另一股延期,呈多头旋流状把物料吹散、加速,并使其旋转、浮游,进入输料软管,到达喷头再添加适量补充水分后喷射到受喷面上。
